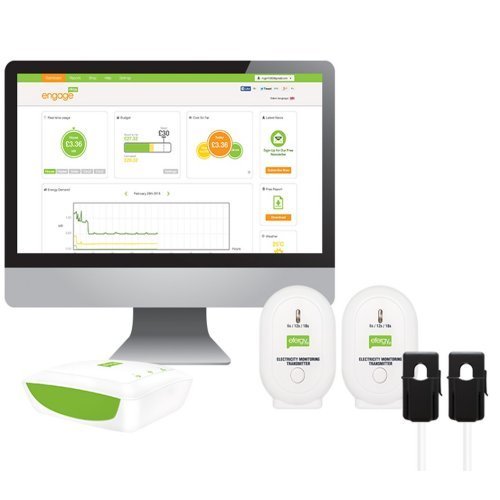

חשמל אונליין- תלת פאזי

מדידה של צריכת חשמל בכבל תלת פאזי - כל פאזה נמדדת בנפרד

תצוגת צריכה ויצור החשמל במחשב או בטלפון חכם

עקרון:

חיישן זרם מודד את הצריכה ומשדר אלחוטית ליחידה קריאה המחובר לנתב האינטרנט בבית

הנתב מעלה אוטומטית את הנתונים לשרת יעודי המאפשר גישה:

1. כניסה לאתר אינטרנט במחשב אישי - שם וססמא

הדגמה [קישור]

2. אפליקציה יעודית לטלפון חכם - אייפון או אנדרואיד

תוספות

- ניתן להוסיף עד 5 יחידות שידור עם החיישנים (3 יחידות שידור ושלוש חיישנים כלולים במערכת- יחידת שידור וחיישן לכל פאזה) .

התקנה פשוטה וידידותית :

1. חבר את הרכזת לנתב האינטרנט

2. חבר את שנאי החשמל

3. הכנס לאתר http://engage.efergy.com

4. פתח חשבון חדש : כתובת אימייל + סיסמא

5. המערכת מזהה באופן אוטומטי את הרכזת שלך

6. אמת את הזיהוי לפי הכתובת בגב הרכזת

7. הכנס 3 בטריות ליחידה האלחוטית של מערכת היצור וחבר אליה את פלג חיישן הזרם

8. חבר את חבק חיישן הזרם סביב כבל אספקת חשמל + מהפנל הסולרי

9. המערכת מסיימת את הזיהוי של הרכזת ושל החיישן

10. הכנס 3 בטריות ליחידה האלחוטית של צריכת החשמל וחבר אליה את פלג חיישן הזרם

11. חבר את חבק חיישן הזרם סביב כבל אספקת חשמל (בכבל בודד יש לחבר רק סביב החוט החום (+)

12. המערכת מסיימת את הזיהוי של הרכזת ושל החיישן

השוואת גרף היצור לגרף הצריכה

שלבי התקנה
